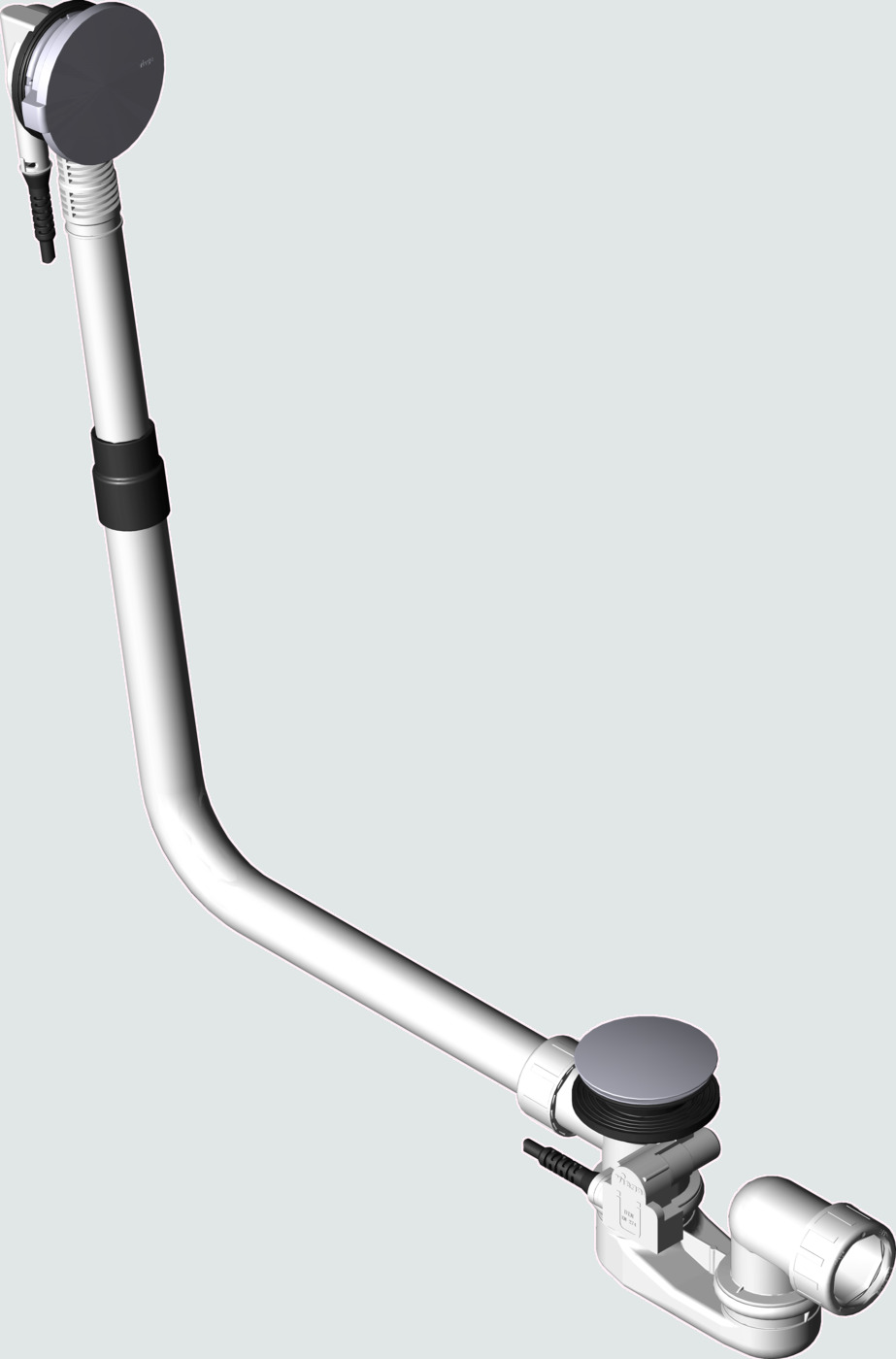

Multiplex afvoer/overloop - model 6163.875

Multiplex afvoer/overloop

Visign M5
vlakke uitvoering: slechts 33 mm benodigde plaatsingsruimte achter de bad
  • kunststof

uitvoering

draairozet verchroomd, ventielkegel verchroomd, sifon, ventiel verchroomd

Technische gegevens

waterslothoogte 50 mm
afvoercapaciteit waterstuwhoogte 300 mm 0,92 l/s
Overloopcapaciteit waterstuwhoogte 60 mm midden boven het overloopgat 0,63 l/s

Aanwijzing

Zie actuele gebruiksinstructies.
gecontroleerde kwaliteit volgens NEN EN 274

model 6163.875

Artikelen

DN KBL BM B52 VE artikel hoeveelheid
40 725 ✓ ✓ 5 364 182

KBL = bedieningskabel-​lengte
BM = bad middenaansluiting
B52 = voor bad met afvoeropening-Ø 52

Etiketten

DN KBL BM B52 magazijnbarcode (doos) Downloaden magazijnbarcode (etiket) Downloaden artikel
40 725 ✓ ✓ 364 182

Downloads

Gebruiksaanwijzingen

Multiplex drain and overflow functional unit

User information about the Multiplex bathtub drain/overflow with a description of the product, instructions for the proper assembly for installers and operating instructions and maintenance tips for end consumers
bestandsgrootte: 1 MB
bestandstype: PDF
Download
